Concepção e desenvolvimento

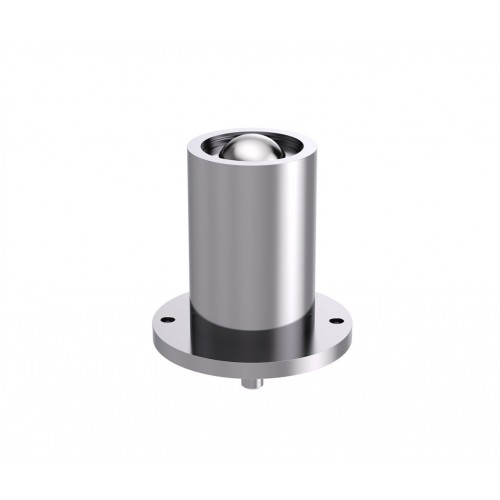

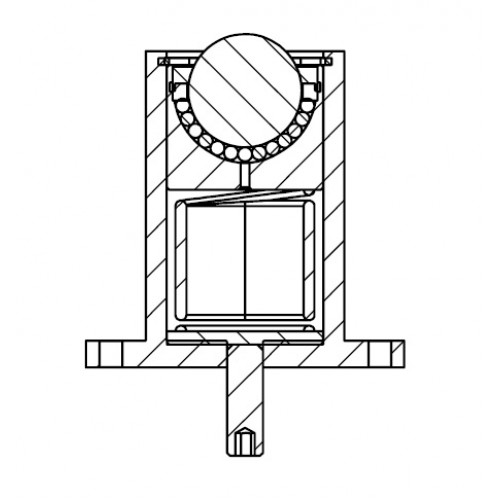

Esta Unidade Esferas de Transferência de  Schulz consiste em um corpo e uma tampa como partes sólidas torneadas, uma esfera de rolamento e várias esferas de apoio.

À volta desta  existe outra caixa que serve de corpo para a mola. Este tipo de esferas de transferência com mola, impedem

danos que podem ocorrer devido a cargas provocadas por choques.

Dimensionamento

O passo é determinado pela divisão do comprimento mais curto da aresta do material transportado por 3,5.

Materiais

Corpo da esfera de  rolamento: aço galvanizado temperado

Corpo da mola : aço

Tampa: Aço galvanizado

Copo das esferas: aço temperado

Esferas de apoio: Aço para ferramentas (temperado), aço inoxidável (temperado)

Esfera de rolamento: aço ferramenta (temperado), aço inoxidável (temperado), plástico

Mola: 1.4310 ou 1.200

Condições de funcionamento

Gama de temperaturas de -30°C a +100°C (até +30°C com bola de suporte de plástico)

velocidade de transporte até 1,5 m/s.

capacidades de carga dinâmica até um máximo de 2.500 kg*.

* dependendo da força da mola ajustável F1
